SGLL卧式双联油冷却器

SGLL卧式双联油冷却器冷却面积12-150m2，主要型号有SGLL4-12/1.0、SGLL4-16/1.0、SGLL4-20/1.0、SGLL4-24/1.0、SGLL4-28/1.0、SGLL4-35/1.0、SGLL5-40/1.0、SGLL5-45/1.0、SGLL5-50/1.0、SGLL5-60/1.0、SGLL6-80/1.0、SGLL6-100/1.0、SGLL6-120/1.0、SGLL6-120/1.0SGLL卧式双联油冷却器

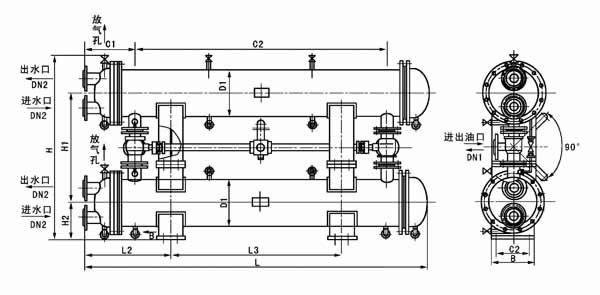

SGLL卧式双联油冷却器参数表

型号	冷却面积m2	DN1	DN2	D1	L	L3	C	H2	e	L2	C1	C2	B	H	H1
SGLL4-12/1.0	12	65	65	325	1555	660	860	262	870	497	345	300	370	984	460
SGLL4-16/1.0	16	65	65	325	1960	1065	1365	262	870	497	345	300	370	98	460
SGLL4-20/1.0	20	80	65	325	2370	1475	1775	262	870	497	345	300	370	1004	480
SGLL4-24/1.0	24	80	65	325	2780	1885	2175	262	870	497	350	300	370	1004	480
SGLL4-28/1.0	28	80	65	325	3190	2295	2585	262	870	497	350	300	370	1004	480
SGLL4-35/1.0	35	100	100	426	2480	1232	1692	313	890	730	500	300	730	1181	555
SGLL5-40/1.0	40	100	100	426	2750	1502	1962	313	890	730	500	300	730	1181	555
SGLL5-45/1.0	45	125	100	426	3020	1772	2202	313	890	725	515	300	725	1181	585
SGLL5-50/1.0	50	125	100	426	3290	2042	2472	313	976	725	515	300	725	1181	585
SGLL5-60/1.0	60	125	100	426	3830	2582	3012	313	976	725	515	300	725	1181	585
SGLL6-80/1.0	80	200	200	616	3160	1555	2015	434	1100	935	700	750	935	1688	820
SGLL6-100/1.0	100	200	200	616	3760	2155	2615	434	1240	935	700	750	935	1688	820
SGLL6-120/1.0	120	200	200	616	4360	2755	3215	434	1240	935	700	750	935	1688	820

SGLL双联油冷却器简述

SGLL双联油冷却器采用双联结构，由两只相同面积的冷却器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择。

SGLL双联油冷却器使用条件

双联油冷却器按GB151 标准和参照西德AD 及美国TEMA标准设计和制造，采用全钢和部分黄铜结构，油侧工作压力1.6MPa，工作温度150℃，水侧工作压力1.0MPa，工作温度100℃。产品具有节能、高效、安全可靠等优点；适用于汽轮发电机组、压缩机组、风机、泵组及石油化工行业上的油冷却系统，也可用于其它油冷却系统。故又称发电机组冷却器、压缩机组冷却器、风机冷油器、泵组冷油器。

SGLL双联油冷却器特点

1、表列数据为二流程列管式双联油冷却器，若需要可选用四流程、六流程、裸管或翅片冷却管的冷却器。
2、冷却器安装通常为卧式，如用户需要时可采用二种立式布置，一种进水室在下、另一种进水室在上，便于管束拆卸。
3、油水接口法兰标准按JB/T81-94，根据用户要求配非标法兰时应满足配管要求。
4、根据AP Ⅰ 614 标准，冷却器采用双联结构，冷却器由二只相同面积的冷却器和三通阀装置构成，一只工作，一只备用，每个冷却器能承受整个系统的冷却负荷，管板一头固定，一头浮动，可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择，水室、壳体、三通阀可选碳钢或全不锈钢，管板可用碳钢、不锈钢或黄铜板；管子材料可选普通黄铜管H68、砷黄铜管HSn70-1A，铝黄铜管HA177-2A，不锈钢管1Cr18Ni9Ti、B10、B30 等。
5、冷却器三通阀采用钢制焊接结构连续流转换阀。这种阀门在内部结构发生故障或阀门转换期间不会造成油路的中断。
