BR1.0板式冷却器
BR板式冷却器
板式冷却器

BR1.0板式冷却器由不锈钢压制的传热片、密封胶垫、夹紧螺栓和压紧板整机框架等零部件组成,板片带有增压的新型导流区。可耐各种腐蚀介质。传热效率高,冷热介质通过相邻板片流经各自通道进行换热。是相同流速下管壳式换热器的3倍以上。该冷却器使用安全可靠,结构紧凑,体积小,占地少,是同等换热面积管壳式冷却器的五分之一左右。板式冷却器片密封垫片全部采用免粘贴搭扣形式,减少运行维护成本,便于维修。松开压紧螺母即可进行清洗维护,更换胶垫或板片。板式换热器板片均为独立元件,可按用户要求随意增减换热面积和流程。密封槽设置泄液液道,各种介质不会串通,即使出现泄漏,也是向外排出。

参数 BR1.0
板片外形尺寸mm3 1975*722*0.7
单片换热面积m2 1.07
板间距mm 3.3
单流道截面积m2 0.00254
最大处理量m3/h 105-500
法兰通径DNmm 225
工作温度℃ ≤180
工作压力Mpa 0.6,1.0
角孔直径mm 230

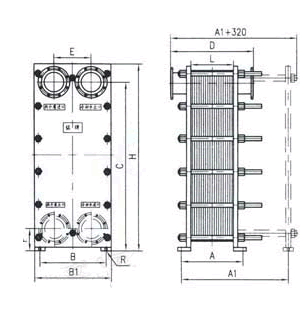

BR板式冷却器外形尺寸图
B=760 C=1927 F=252 E=425 B1=880 H=2140 R=13

BR0.5板式冷却器技术参数
序号 总换热面积m2 板片数(张) L(mm) D A A1 重量(kg)
1 70 71 316 730 490 995 2318/2412
2 80 81 348 770 528 1055 2412/2513
3 90 91 381 802 562 1130 2505/2617
4 100 101 414 845 604 1195 2600/2778
5 110 111 447 880 638 1270 2690/2822
6 120 121 480 920 680 1330 2787/2922
7 140 141 570 995 756 1470 2974/3128
8 150 151 635 1035 794 1545 3067/3232
9 160 161 701 1070 832 1605 3160/3336
10 180 181 791 1150 908 1745 3348/3538
11 200 291 947 1225 984 1885 3535/3742
12 210 211 802 1260 1022 1955 3628/3845
13 220 221 840 1300 1060 2020 3722/3947
14 230 131 878 1340 1098 2095 3815/4050
